966電磁波屏蔽室 Shielding Room
中冀公司建造的Chamber 具有以下優點：
a. 依據客戶需求，設計規劃最適合客戶的 Chamber 和測試系統。
b. 提供給客戶 Chamber 的設計，專業的工程施工，以及一系列的工程支援。
c. 施工完成后，會提供給客戶后續的法規，測試咨詢和專業的培訓。
d. 提供后續的校正和維修服務，讓客戶使用起來后顧無憂。
暗室規格：
a. 標準 10m Chamber （size: 22.4*13.1*10.3m）
b. 標準 3m Chamber（size:9.4*6.4*6.15m）
c. 客戶指定尺寸的全電波，半電波暗室
該暗室系統使用的頻率范圍30MHz-18GHz，用于輻射干擾和抗擾，符合下列最新標準和指令：
歐洲: IEC/EN 61000-4-3，EN50147-1，EN50147-2，EN50147-3，EN55011，EN55022，CISPR16，
CISPR 11,12,13,17,19,20,22，IEEE299
美國: ANSI C63.4；FCC Part 15；MIL STD 220
中國: GB 9254,GB 4824，GB/T12910-2006，GB/T17626.1 GB/T17626.2 GB/T17626.3 GB/T17626.6
屏蔽效能：

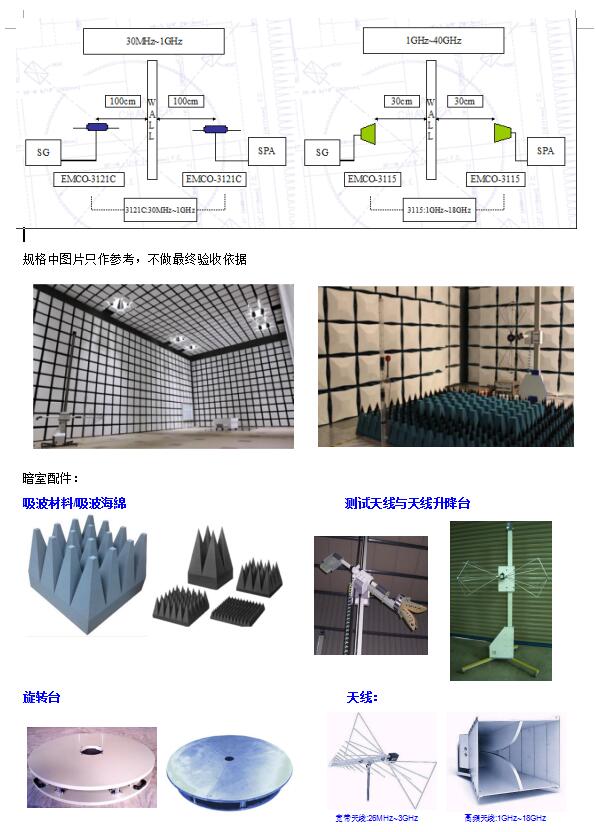

屏蔽室的屏蔽效能滿足GB T12190/EN50147-1或IEEE299E標準的最新版本要求，指標如下圖所示：
屏蔽室屏蔽性能
EN 50147-1
GB 12190
頻率
屏蔽性能
頻率
屏蔽性能
14kHz
磁場衰減 ≥ 60dB
100kHz
磁場衰減 ≥ 80dB
1MHz
磁場衰減 ≥ 100dB
1MHz
電場衰減 ≥ 100dB
100MHz
平面波衰減 ≥100dB
400MHz
平面波衰減≥100dB
1GHz
微波衰減 ≥ 100dB
10~18GHz
微波衰減 ≥100dB
CISPR16-1-4&GB/
T113.104-2007
測試NSA 與開闊場理論值的差異
測試靜區 2.0m (直徑) * 2.0m (高度)
距離
頻率范圍
天線(T* & R*)
步進
NSA
3m
30 - 200 MHz
Biconical
< 1 MHz
≤±3.5 dB
3m
200-1000 MHz
Log-Periodic
< 2 MHz
≤±3.5 dB
測試靜區與轉臺同心,中前左右后5個位置共20個測試點
水平極化 發射天線 = 1.0 & 2.0 m,垂直極化 發射天線= 1.0 & 1.5m;
接收天線 = 1m-4m掃描
Svswr
參照CISPR16-1-4 2007和CISPR 16-2-3;2005測試法規，測試距離3m，在1-18GHz的范圍，測試靜區 2.0m (直徑) * 1.0m /1.5m(高度) Svswr ≤ 6dB
注：每間屏蔽房外觀不一定相同，本方案外觀僅供參考
