案例介紹
停車場GPS信號覆蓋方案
詳細信息
一、赤崗沖四層樓系統架構

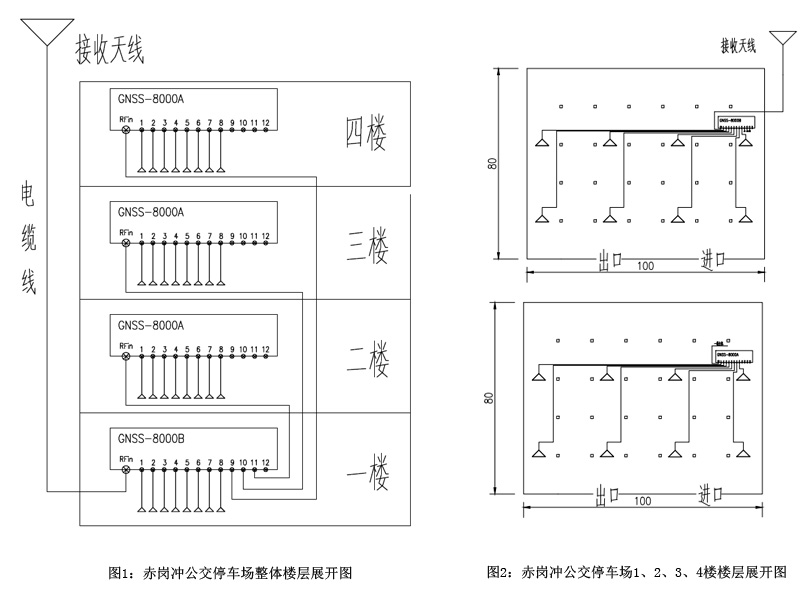

本系統采用32個發射天線對整棟樓公交停車位及過道進行全覆蓋，每層樓8個天線。具體分布見圖1和圖2所示。
二、 信號布點圖與需求
表1：信號布點圖與需求清單
品名
型號
單位
數量
備注
接收天線（含安裝夾具）
GNSS-UN0307-001
PCS
2
避雷器
UN-3BP
PCS
2
接收射頻線
100米
PCS
2
發射射頻線
150M
PCS
32
發射天線
FTX-GNSS-A
PCS
32
信號轉發主機
GNSS-8000B
PCS
1
信號主機分機
GNSS-8000A
PCS
3
放大器
AMP28-BT
PCS
32
小機柜
放置主機
PCS
4
轉接線
NK-SMAJ/50CM
PCS
80
轉接線
TNCJ-NK/50CM
PCS
10
轉接頭
SMA-JJ
PCS
10
安裝材料費
安裝費
三、相關產品
GNSS-UN0307-001
GNSS-8000A
GNSS-8000B
SMA-JJ
詳細信息
一、赤崗沖四層樓系統架構
本系統采用32個發射天線對整棟樓公交停車位及過道進行全覆蓋，每層樓8個天線。具體分布見圖1和圖2所示。
二、 信號布點圖與需求
表1：信號布點圖與需求清單
品名 | 型號 | 單位 | 數量 | 備注 |
接收天線（含安裝夾具） | GNSS-UN0307-001 | PCS | 2 | |
避雷器 | UN-3BP | PCS | 2 | |
接收射頻線 | 100米 | PCS | 2 | |
發射射頻線 | 150M | PCS | 32 | |
發射天線 | FTX-GNSS-A | PCS | 32 | |
信號轉發主機 | GNSS-8000B | PCS | 1 | |
信號主機分機 | GNSS-8000A | PCS | 3 | |
放大器 | AMP28-BT | PCS | 32 | |
小機柜 | 放置主機 | PCS | 4 | |
轉接線 | NK-SMAJ/50CM | PCS | 80 | |
轉接線 | TNCJ-NK/50CM | PCS | 10 | |
轉接頭 | SMA-JJ | PCS | 10 | |
安裝材料費 | ||||
安裝費 |
三、相關產品
GNSS-UN0307-001
GNSS-8000A
GNSS-8000B
SMA-JJ
