立交橋下GPS信號覆蓋方案
詳細信息
一、立交橋下智能公交站系統架構
本系統適合以下高架橋下的GPS信號覆蓋，滿足智能公交GPS信號需求。
高架橋分布如圖1所示，分別為：湘府路大橋東西，南大橋東西，11路尾站橋下，137路蓮湖橋下，2路北辰三角洲尾站，26路金環立交橋下。6個高架橋下的站點需要覆蓋，以下系統需要6套，清單數量乘以6即可。所有高架橋全部按照大橋?qū)?0M，高10M預算。立交橋上整體的天線分布圖如圖2所示。

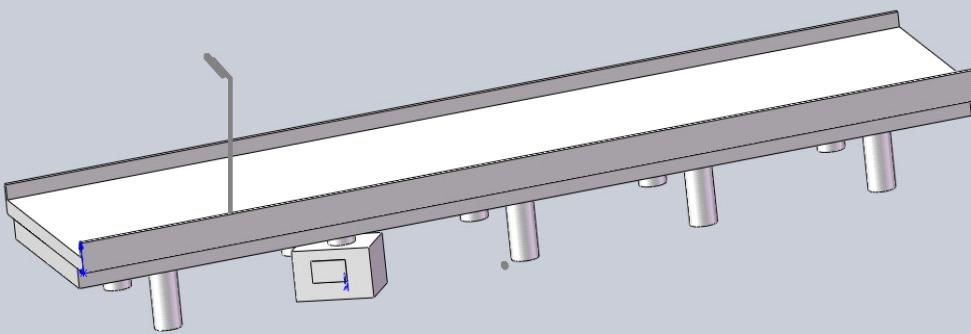

圖1：立交橋三維圖

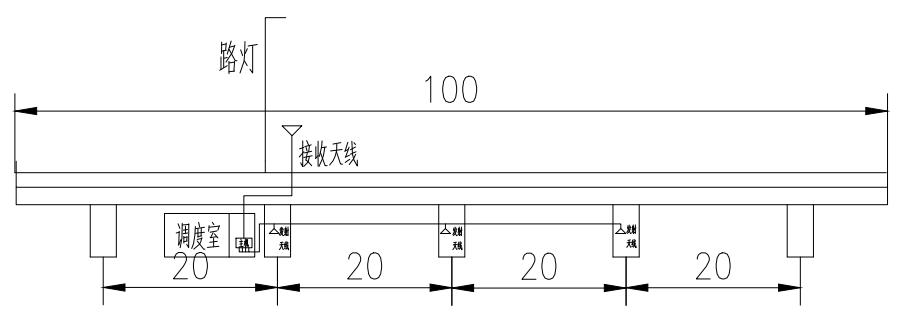

圖2：天線布局二維圖
整體的系統為：高架橋下采用4個發射天線實現100M長的高架橋下衛星信號覆蓋。主機放到調度室，然后輸出4路連接4個發射天線并將發射天線安裝到支柱上，如圖3所示。

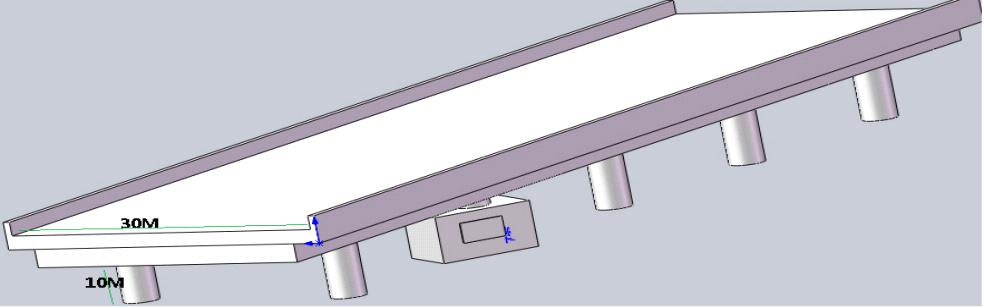

圖3：高架橋上信號覆蓋系統連接圖
二、信號布點圖與需求：
表1：信號分布圖與需求
品名
型號
單位
數量
備注
接收天線（含安裝夾具）
GNSS-UN0307-001
PCS
2
避雷器
UN-3BP
PCS
2
接收射頻線
150米
PCS
2
發射射頻線
150M
PCS
4
發射天線
FTX-GNSS-A
PCS
4
信號轉發主機
GNSS-8000
PCS
1
放大器
AMP28-BT
PCS
4
小機柜
放置主機
PCS
1
轉接線
NK-SMAJ/50CM
PCS
15
轉接線
TNCJ-NK/50CM
PCS
6
轉接頭
SMA-JJ
PCS
10
安裝材料費
安裝費
注：?jiǎn)蝹€(gè)高架橋下的配置
三、相關產品
GNSS-UN0307-001
SMA-JJ
GNSS-8000
