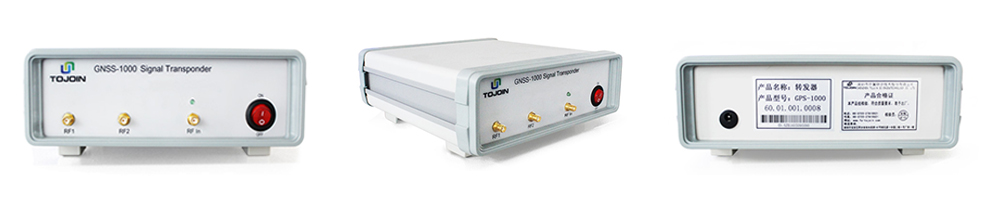

GNSS-1000系列信號轉發器
GNSS-1000系列信號轉發器
產品介紹
GNSS信號轉發器主機通過接收天線，鎖定天空衛星下行信號。將衛星信號從室外引到室內或其他收不到衛星信號的地方 ，可用于GNSS導航產品開發/生產、兼容GNSS功能的智能終端的研發/生產、GNSS實驗室、科研院校等需要對GNSS信號進行測試或使用的場景，如使用衛星信號為設備進行定位和授時，在室內即可完成應在室外完成的各項工作。
GNSS-1000系列產品技術指標
型號 | GNSS-1000-001 | GNSS-1000-002 | GNSS-1000-003 | GNSS-1000-004 |
料號 | 60.01.001.0008 | 60.01.001.0028 | 60.01.001.0027 | 60.01.001.0026 |
頻率范圍 | GPS: L1 | GPS: L1/BD2:B1 | GPS:L1/BD2:B1/GLONASS:L1 | GPS:L1/GLONASS:L1 |
設備增益（dB） | 25±2 | 25±2 | 25±2 | 25±2 |
噪聲系數（dB）(typ.) | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.0 |
放大器1dB壓縮（dBm） | -20 | -20 | -20 | -20 |
信號輸出 | 2組 | 2組 | 2組 | 2組 |
阻抗（Ω） | 50 | 50 | 50 | 50 |
駐波比（MAX） | 2.0：1 | 2.0：1 | 2.0：1 | 2.0：1 |
接口類型 | SMA | SMA | SMA | SMA |
供電（V） | DC-12V/0.5A | DC-12V/0.5A | DC-12V/0.5A | DC-12V/0.5A |
工作溫度（°C） | -30～+85 | -30～+85 | -30～+85 | -30～+85 |
外型尺寸 | 225×215×80 | 225×215×80 | 225×215×80 | 225×215×80 |
重量 | 1.5±0.3 | 1.5±0.3 | 1.5±0.3 | 1.5±0.3 |
主要配件
室外接收天線 | 天線增益38±2dBi |
射頻電纜 | 根據客戶需要定制 |
避雷器，負載，功分器等 | 滿足GNSS工作頻率 |
信號發射天線 | 圓極化貼片天線 |
