DSD4345系列屏蔽箱
DSD4345系列屏蔽箱
產品應用
DSD4345是一款雙層氣動屏蔽箱，其工作尺寸合適，廣泛應用于WIFI、2G、3G、4G、Bluetooth、GPS、BD等功能的智能終端產品研發、生產測試驗證，如智能電表、手機、平板電腦、無線路由、網卡、無人機、藍牙耳機、音箱等產品的實驗室或生產測試。該屏蔽箱采用優質大廠的SPPC材料數控裁剪、鈑金成型、表面電鍍、靜電噴涂烤漆、組裝調試、老化/測試檢驗等十幾道嚴格工藝制作而成，具有屏蔽效能高、結構可靠、性能穩定優點。濾波器選取方面可根據客戶需求，配置相應的I/O數據接口、射頻接口或定案開發非標通訊接口。
DSD4345系列產品技術指標
型號/料號 | 頻率（GHz） | 屏蔽效果（dB） | 濾波器開口數
| 內外尺寸
| 重量 |
DSD4345-A 60.00.101.0080 | 0.8～6 | ≥75@2.4GHz/5.8GHz | 外部7pcs；內部 3pcs | 內：（上層）434(W)*447(D)*311(H) （下層）434(W)*447(D)*180(H) 外：525(W)*615(D)*526(H) | 約50 |
DSD4345-J 60.00.101.0070 | 0.8～6 | ≥75@2.4GHz/5.8GHz | 外部7pcs；內部 3pcs | 內：（上層）434(W)*447(D)*311(H) （下層）434(W)*447(D)*180(H) 外：525(W)*620(D)*526(H) | 約50 |
DSD4345-L 60.00.101.0060 | 0.8～6 | ≥75@2.4GHz ≥70@5.8GHz | 外部8pcs，內部3pcs | 內：434(W)*447(D)*311(H) 外：525(W)*615(D)*526(H) | 約50 |
DSD4345-G 60.00.102.0955 | 0.8～6 | ≥75@2.4GHz ≥70@5.8GHz | 外部7pcs，內部3pcs | 內：434(W)*447(D)*311(H) 外：525(W)*615(D)*526(H) | 約50 |
DSD4345-G-05 60.00.102.0942 | 0.8～6 | ≥75 dB @2.4GHz ≥70 dB @5.8GHz | 外部7pcs，內部3pcs | 內：434(W)*447(D)*311(H) 外：525(W)*615(D)*526(H) | 約50 |
產品外觀

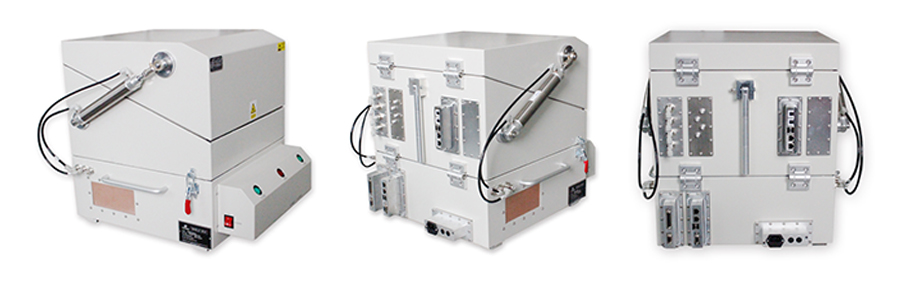

DSD4345-A

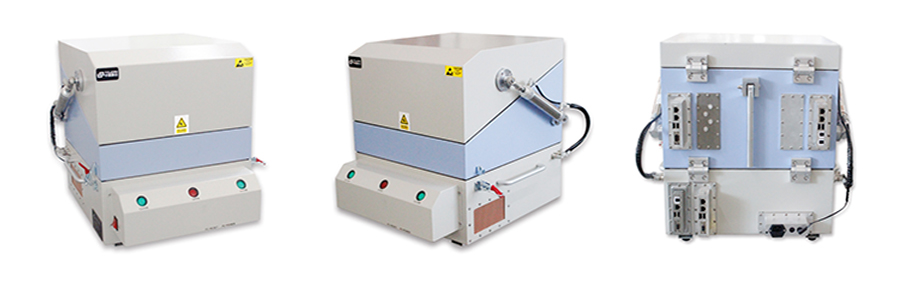

DSD4345-J

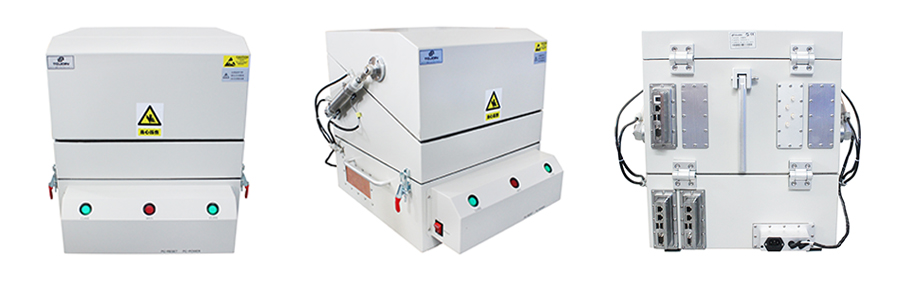

DSD4345-L
DSD4345-G
